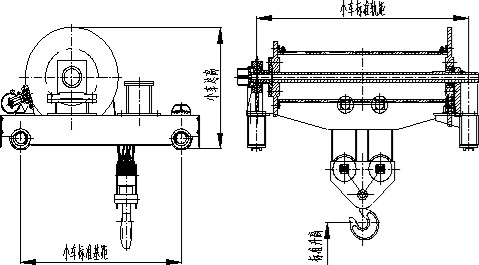

GBM无齿轮起重机小车

GBM无齿轮起升小车是采用由江西工埠机械公司自主研制的GBM无齿轮驱动单元，结合其重量轻、高度低，安装简单等特点而设计的小车架组装而成，可广泛应用在机械制造、物流搬运、港口、船舶、造纸、矿山、核电、建筑、风电、海上重工等各行各业的起重机械设备上。
和传统小车及欧式小车相比，GBM无齿轮起升小车实现了六个突破：
1、小车架结构实现了突破：采用三梁定制结构，简单轻巧，轮压分布均匀。
2、传动方式实现了突破。摈弃传统的“电机+联轴器-减速机+卷筒等四连传动方式，实现了直接传动，这是起重机行业技术发展的质的进步！
更多》

3、电机设计技术实现了突破。采取优化磁路设计，采用新材料等多种办法，攻克了电机发热问题，实现了超低转速和大扭矩工作。
4、制动安全保护实现了突破。标配盘式安全制动器，实现了零速制动，大大延长制动器寿命。加装了特殊电磁安全保护装置。即使安全制动器失效，也能保护载荷避免失速下滑。
5、电控功能开发实现了突破。突破了无减速机条件下的直驱起重机关键控制技术，开发了一系列具有独特先进水平的起重机控制功能，如轻载快速、微速运行、定距点动预留功能升级接口等
6、清洁环保实现了突破：超静音，工作噪音低于55分贝；清洁环保，可以做到任何部位不用机油，更不会漏油，结束了起重机噪音高、漏油污染的历史。

GBM起重机与欧式及传统起重机性能对比表

(以QD200t/50t-33m H=28m A3为例）

对比内容GBM型起重机欧式轻量化起重机国产传统标准起重机
工作级别 A3-A8可调整、可保护 A3-A7不可调整、无保护 A3-A8不可调整、无保护
传动形式 简单 复杂 复杂
自重 155t 168t 208t
起重机轨面以上总高 2800mm 3100mm 4900mm
最大轮压 340KN 360KN 420KN
速度调节范围宽 速度范围涵盖0.1-90m/min，调速比可以实现1:300 1:10（最大1:15） 不调速，加变频器可实现1:10
轻载快速 可根据实时重量，在恒功率段实现轻载快速，取消副钩。 不能实现 不能实现
微速运行

开启微速运行功能，把速度控制在0.2m/min以下，

可实现精确定位，避免因运行速度过快而反复定位

及负载磕碰划伤的发生

不能实现，少数进口起重机有类似可选功能，

但性能达不到工埠水平

 不能实现
定距点动

开启定距点动功能，每次点动距离设定为1-3mm，

可以保证负载平稳作业，实现高精度定位，

特别适合大型机械装备的维修及精密装配

 不能实现定距点动，点动有冲击 不能实现定距点动，点动有冲击
同步控制 标配功能，可实现两套及以上驱动机构的同步控制 可选功能，需要增加同步装置 可选功能，需要增加同步装置
柔性启动柔性刹车、零速制动

保护负载免受冲击，延长起重机钢结构和制动器等

零部件使用寿命。

 零速制动不能实现 全部不能实现
多重安全保护模式

标配安全制动器和电磁安全保护装置。即使安全制

动器失效，也能保护载荷避免失速下滑

 一种或两种安全保护，安全制动器是选配 一种或两种安全保护，安全制动器是选配
电机启动无冲击电流

启动电流不超过额载工作电流，延长电气寿命，

节省母线投资。

启动电流为额载电流的2-3倍，频繁冲击影响

电气寿命和同线路其它设备运行，输电母线投资大

启动电流为额载电流的2-3倍，频繁冲击影响

电气寿命和同线路其它设备运行，输电母线投资大
系统高效，节能效果明显

综合省电20%以上。电机可四象限运行，实现

能量回馈，回馈效率高、质量好，满足入网要求。

 较之传统机型节略省电，实现回馈效率低，质量差 不节电
带载启动不下滑 可以实现不下滑 有少量下滑 有下滑
带空钩自学习 无需拆电机带载自学习，自学习参数准确，方便现场调试。

起重机电机与减速机必须分离后才能带载自学习，

现场调试不方便

起重机电机与减速机必须分离后

才能带载自学习，现场调试不方便
开启“互联网+”新功能

可实现起重机工作可视化、数据采集、远程诊断、

远程控制、多机联动、生产线无人值守、与生产线

要求无缝对接等多项功能。

 先进欧式起重机可以实现 不能实现
预留功能升级接口

可升级通讯故障保护、自动定位、防摇摆、

预先设定动作等功能。

 不能实现预留功能接口 不能实现预留功能接口
超静音 工作噪音低于55分贝 80分贝以上 85分贝
清洁环保

GBM起重机可以做到任何部位不用机油，

更不会漏油，特别适合大型精密机械装配，

造纸等需要清洁环保的场合使用。

 有漏油现象 漏油
结构简单,组装方便，维护便捷 易损件少，维护量小 每年进行维护 每年进行维护
