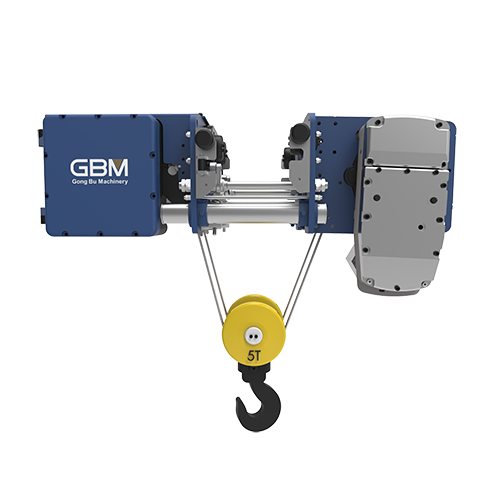

SH型低净空钢丝绳电动葫芦

SH型低净空钢丝绳电动葫芦

性能特点：

低净空
起升双速硬齿面减速器
防护等级IP54，F级绝缘
重级制电机，接电持续率60%ED
电磁盘式制动器，防尘大直径滚筒，提高钢丝绳寿命
高强度镀锌钢丝绳，破断力为1870KN/MM2 超载限制器，起升高度限制器、重级制导绳器
紧凑型优化设计，整机自重轻
横纵向导向轮设计，运行平稳可靠
航空插头、施耐德电气元件
控制模式：地面/遥控

单梁起重机用低净空钢丝绳电动葫芦

选型表1

型号
起重量kg		3.2			5
起升高度m		6	9	12	6	9	12
起升速度m/min		5/0.8	5/0.8	5/0.8	5/0.8	5/0.8	5/0.8
小车运行速度m/min		0-20	0-20	0-20	0-20	0-20	0-20
工作级别		M5	M5	M5	M5	M5	M5
电源		308V/24V/ 50HZ	308V/24V/ 50HZ	308V/24V/ 50HZ	308V/24V/ 50HZ	308V/24V/ 50HZ	308V/24V/ 50HZ
钢丝绳直径mm		9	9	9	10	10	10
钢丝绳倍率;		4/1	4/1	4/1	4/1	4/1	4/1
起升电机	型号	ZD100L1-2/12	ZD100L1-2/12	ZD100L1-2/12	ZD100L1-2/12	ZD100L1-2/12	ZD100L1-2/12
	功率kw	3.6/0.5	3.6/0.5	3.6/0.5	3.6/0.5	3.6/0.5	3.6/0.5
	转速 r/min	2800/400	2800/400	2800/400	2750/415	2750/415	2750/415
	电流 A	7.4/3.8	7.4/3.8	7.4/3.8	9.6/5.3	9.6/5.3	9.6/5.3
起升减速机速比		116.94	116.94	116.94	157.08	157.08	157.08
运行电机	型号	BRP-550-4	BRP-550-4	BRP-550-4	BRP-550-4	BRP-550-4	BRP-550-4
	功率kw	0.55(100HZ)	0.55(100HZ)	0.55(100HZ)	0.55(100HZ)	0.55(100HZ)	0.55(100HZ)
	转速 r/min	2850	2850	2850	2850	2850	2850
	电流 A	1.12	1.12	1.12	1.12	1.12	1.12
运行车轮直径		100	100	100	100	100	100
基本尺寸	B	250-410	250-410	250-410	250-410	250-410	250-410
	C	730	730	730	795	795	795
	H	913	913	913	1004	1004	1004
	L	998
	D	600	600	600	583	583	583
	E	475	475	475	570	570	570
自重	kg	517	559.2	601.5	586.37	615.67	644.94

选型表2

型号
起重量kg		8			10
起升高度m		6	9	12	6	9	12
起升速度m/min		5/0.8	5/0.8	5/0.8	5/0.8	5/0.8	5/0.8
小车运行速度m/min		0-20	0-20	0-20	0-20	0-20	0-20
工作级别		M5	M5	M5	M5	M5	M5
电源		308V/24V/ 50HZ	308V/24V/ 50HZ	308V/24V/ 50HZ	308V/24V/ 50HZ	308V/24V/ 50HZ	308V/24V/ 50HZ
钢丝绳直径mm		13	13	13	14	14	14
钢丝绳倍率;		4/1	4/1	4/1	4/1	4/1	4/1
起升电机	型号	ZD100L1-2/12	ZD100L1-2/12	ZD100L1-2/12	ZD100L1-2/12	ZD100L1-2/12	ZD100L1-2/12
	功率kw	7.5/1.2	7.5/1.2	7.5/1.2	9/1.4	9/1.4	9/1.4
	转速 r/min	2650/355	2650/355	2650/355	2650/355	2680/355	2680/355
	电流 A	15.5/10.5	15.5/10.5	15.5/10.5	18/12	18/12	18/12
起升减速机速比		165.244	165.244	165.244	177.04	177.04	177.04
运行电机	型号	BRP-550-4	BRP-550-4	BRP-550-4	BRP-550-4	BRP-550-4	BRP-550-4
	功率kw	2×0.55 (100HZ)	2×0.55 (100HZ)	2×0.55 (100HZ)	2×0.55 (100HZ)	2×0.55 (100HZ)	2×0.55 (100HZ)
	转速 r/min	2850	2850	2850	2850	2850	2850
	电流 A	1.12	1.12	1.12	1.12	1.12	1.12
运行车轮直径		100	100	100	100	100	100
基本尺寸	B	350-490	350-490	350-610	350-610	350-610	350-610
	C	845	845	845	845	845	845
	H	1078	1078	12210	12210	12210	12210
	L
	D	593	593	593	646	646	646
	E	646	646	646	682	682	682
自重	kg	781.8	831.8	881.8	1049.59	1114.1	1170

双梁起重机用低净空钢丝绳电动葫芦

选型表1

型号
起重量kg		3.2			5
起升高度m		6	9	12	6	9	12
起升速度m/min		5/0.8	5/0.8	5/0.8	5/0.8	5/0.8	5/0.8
小车运行速度m/min		0-20	0-20	0-20	0-20	0-20	0-20
工作级别		M5	M5	M5	M5	M5	M5
电源		308V/24V/ 50HZ	308V/24V/ 50HZ	308V/24V/ 50HZ	308V/24V/ 50HZ	308V/24V/ 50HZ	308V/24V/ 50HZ
钢丝绳直径mm		9	9	9	10	10	10
钢丝绳倍率;		4/1	4/1	4/1	4/1	4/1	4/1
起升电机	型号	ZD100L1-2/12	ZD100L1-2/12	ZD100L1-2/12	ZD100L1-2/12	ZD100L1-2/12	ZD100L1-2/12
	功率kw	3.6/0.5	3.6/0.5	3.6/0.5	4.5/0.7	4.5/0.7	4.5/0.7
	转速 r/min	2800/400	2800/400	2800/400	2750/415	2750/415	2750/415
	电流 A	7.4/3.8	7.4/3.8	7.4/3.8	9.6/5.3	9.6/5.3	9.6/5.3
起升减速机速比		116.94	116.94	116.94	157.08	157.08	157.08
运行电机	型号	SHT01MD030	SHT01MD030	SHT01MD030	SHT01MD030	SHT01MD030	SHT01MD030
	功率kw	2×0.3 (100HZ)	2×0.3 (100HZ)	2×0.3 (100HZ)	2×0.3 (100HZ)	2×0.3 (100HZ)	2×0.3 (100HZ)
	转速 r/min	2855	2855	2855	2855	2855	2855
	电流 A	1.2	1.2	1.2	1.2	1.2	1.2
运行车轮直径		110	110	110	110	110	110
基本尺寸	WB	1000	1000	1000	1000	1000	1000
	B	1400	1400	1400	1400	1400	1400
	C	560	560	560	560	560	560
	H	416	416	416	416	416	416
	L	1372	1372	1372	1372	1372	1372
	D	700	700	700	700	700	700
	E	475	475	475	570	570	570
自重	kg	638.07	650.15	662.15	667.69	709.89	709.89

选型表2

型号
起重量kg		8			10
起升高度m		6	9	12	6	9	12
起升速度m/min		5/0.8	5/0.8	5/0.8	5/0.8	5/0.8	5/0.8
小车运行速度m/min		0-20	0-20	0-20	0-20	0-20	0-20
工作级别		M5	M5	M5	M5	M5	M5
电源		308V/24V/ 50HZ	308V/24V/ 50HZ	308V/24V/ 50HZ	308V/24V/ 50HZ	308V/24V/ 50HZ	308V/24V/ 50HZ
钢丝绳直径mm		13	13	13	14	14	14
钢丝绳倍率;		4/1	4/1	4/1	4/1	4/1	4/1
起升电机	型号	ZD132S-2/12	ZD132S-2/12	ZD132S-2/12	ZD132S-2/12	ZD132S-2/12	ZD132S-2/12
	功率kw	7.5/1.2	7.5/1.2	7.5/1.2	7.5/1.2	7.5/1.2	7.5/1.2
	转速 r/min	2650/355	2650/355	2650/355	2680/355	2680/355	2680/355
	电流 A	15.5/10.5	15.5/10.5	15.5/10.5	18/12	18/12	18/12
起升减速机速比		165.244	165.244	165.244	177.04	177.04	177.04
运行电机	型号	SHT01MD065	SHT01MD065	SHT01MD065	SHT01MD065	SHT01MD065	SHT01MD065
	功率kw	2×0.65 (100HZ)	2×0.65 (100HZ)	2×0.65 (100HZ)	2×0.65 (100HZ)	2×0.65 (100HZ)	2×0.65 (100HZ)
	转速 r/min	2855	2855	2855	2855	2855	2855
	电流 A	2.1	2.1	2.1	2.1	2.1	2.1
运行车轮直径		160	160	160	160	160	160
基本尺寸	WB	1100	1100	1100	1100	1100	1100
	B	1400	1400	1400	1400	1400	1400
	C	670	670	670	670	670	670
	H	524	524	524	524	524	524
	L	1530	1530	1530	1530	1530
	D	600	600	600	583	583	583
	E	475	475	475	570	570	570
自重	kg	517	559.2	601.5	1367	1432	1496
